单相智能电表的工作原理
来源:申特电表
浏览数:
发布日期:2020-08-11
0

标签:智能电表智能水表三相智能电表单相智能电表导轨式智能电表

单相智能电表采用了超大规模数字信号处理芯片、保存信息的存贮器、485通讯、GPRS通讯和红外通讯、大画面宽温液晶显示等先进技术。电能表采用了先进的SMT表面贴装工艺,外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。该表集众多功能于一体,具有电能量计量、信息存储及处理、实时监测、信息交互等功能。本文为您简单介绍它的工作原理说明及工作原理框图。

一、单相智能电表工作原理说明

智能电表工作时,电压、电流经传感器件转换为采样信号通过滤波处理后送入计量芯片,计量芯片将能量信号转化为脉冲信号送到CPU进行电量脉冲采集,电量累计和各项计算分析处理,其结果保存在数据存贮中;同时CPU完成红外、485通讯、LCD显示等功能处理。电表带有硬时钟电路,保证时钟在标称温度下时钟日误差小于0.5s/d。数据安全性上采用冗余设计,数据采用多重备份,确保计量数据可靠。

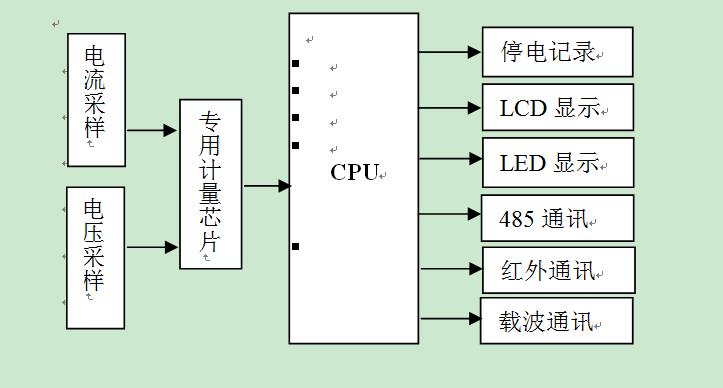

二、单相智能电表工作原理框图

单相智能电表的工作原理框图

单相智能电表的工作原理框图
