智能电能表检测知识分享
来源:本站
浏览数:
发布日期:2021-11-03
0
如今这个时代,没有手表不是什么稀奇事,但是没有电表就是一个大事,电表作为关于民生日常生活的计量仪表,是每个家庭用电计量和结算电费必备的工具。根据当前国家对智能电网发展战略的要求,智能电能表得到了广泛的应用和推广,给电表行业带来了一个全新、广阔的市场。

90年代初期,家家户户使用的都是传统的老式机械表,老式机械表接入电路时,线圈中有两个交表电流流过,这两个交表电流就会在它们的铁心产生交表的磁通,交表的磁通会穿过铝盘,从而在铝盘中产生涡流,这个涡流在磁场中受到力的作用,使得铝盘受到力矩而转动;负载小的功率越大,通过电流的线圈的电流就越大,铝盘中的感应涡流就越大,是铝盘转动的力矩越大,负载所消耗的功率是与铝盘的转数成正比的;智能电能表都是由电子元件组成,它先对用户的用电电压和用电电流进行取样,然后采用专用的电子集成电路对采集到的电压和电流数据进行处理,然后再转换成与电能成正比的脉冲输出,最后通过单片机进行处理,把脉冲显示成用电量输出。

智能电能表检测知识分享

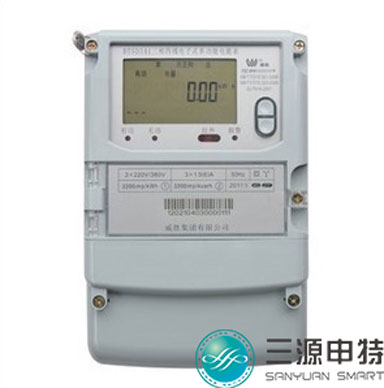

典型智能电表与机械电表

两者的检定方式也不相同,传统的机械表是依靠检测做功也就是功率消耗测量数据的,也就是说只有当家里电器在使用的时候,老式机械表才会由于力矩的作用而转动,其他的时候机械电表都不会计量,与传统机械电表相比,智能电表不仅具备电能计量的功能,还包括计量信息、用电信息、用电监控等智能化的管理功能。但无法忽视的是,智能电表终究是一个电子设备,易受天气、电磁等外部环境的干扰,其计量的准确性不仅关系到电力企业的经济效益,而且也与用电客户的经济利益息息相关,所以为了能更好的提高智能电能表的质量,对电能表进行必要的检测必不可少。

检定项目一般包括通用的机械和电气要求及试验条件、功能标识要求、有关气候和电磁环境的要求及试验条件、抗外部影响试验和试验条件以及嵌入式软件要求,同时也用于电能测量设备的辅助输入和输出电路、工作指示器以及测试输出。

常见的骚扰源

通常考察智能电能表的抗干扰能力,在不同的电磁环境冲击条件下,检测智能电表是否能正常工作。标准GB/T 17215.211《交流电测量设备 通用要求、试验和试验条件 第11部分:测量设备》中规定要对智能电能表进行多种抗扰度测试。

目前该标准正在进一步修订中,新修订的版本增加了更多干扰因素。针对智能电能表的电磁兼容抗扰度测试增加一个重要的项目——短时过电流测试,标准中对此做了规定,标定冲击电流6000A为最大电流,它是专门考察智能电能表在瞬时大功率脉冲电流后造成的损害和性能的变化。

远方的HCP-60M短时电流试验仪,目前已经在众多第三方检测机构应用。该产品集成了电流源和三相电压源,可用于高达6000A的短时过电流测试,适用于电网计量测试中心、供电公司用电管理部门和计量部门、国家各级计量测试机构、也适用于大型工矿和电能表计量企业。用于检定三相智能电表、三相多功能智能电表、三相载波表、三相多费率(预付费)电能表、单相智能电表、单相多功能智能电表、单相载波表、单相多费率(预付费)电能表等。



HCP-60M短时电流试验仪

HCP-60M冲击电流试验仪是用于产生工频短时过电流的仪器。该仪器符合IEC62053-21、GBT_17215.321、GB/T 17215.211的要求,适用于短时过电流试验场合,是交流电测量设备的理想测试源。该仪器具有如下特点:

● 输出电流20~6000A;

● 输出电流精度0--10%;

● 电流注入时间:

300~6000A,半周期;

20~200A,0.1s~10s;

● 波形采集模块(内置虚拟示波器);

● BNC观测端子(电流波形观测);

● 采用10.1寸触摸屏,全触控操作;

● 软件界面简洁、美观,实现良好的人机交互;

● 提供参数记忆组,实现简单调用;

● 提供多组记忆组的流水线测试,无需重复操作;

● 内置多种自定义设置模式,方便使用;

● 提供LAN通讯和报警指示灯。
